构建光照传感器

硬件

  • NodeMCU ESP8266
  • 光照度传感器
  • 面包板
  • 杜邦线
  • USB数据线

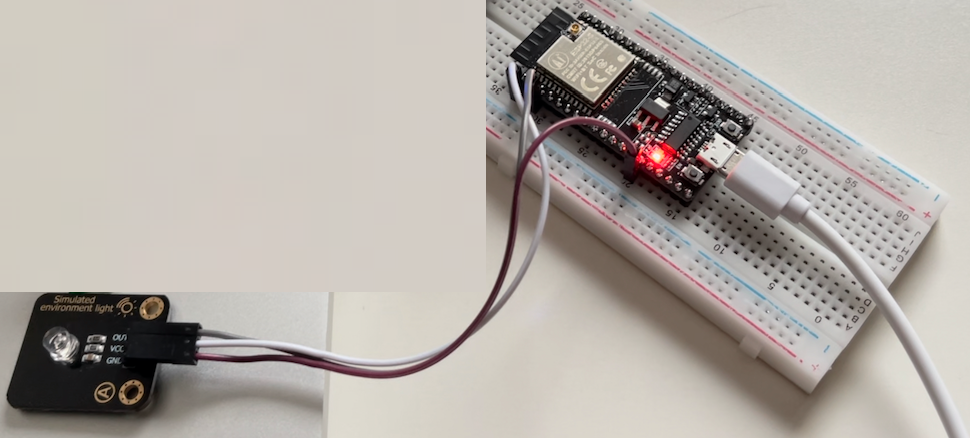

NodeMCU 的管脚图

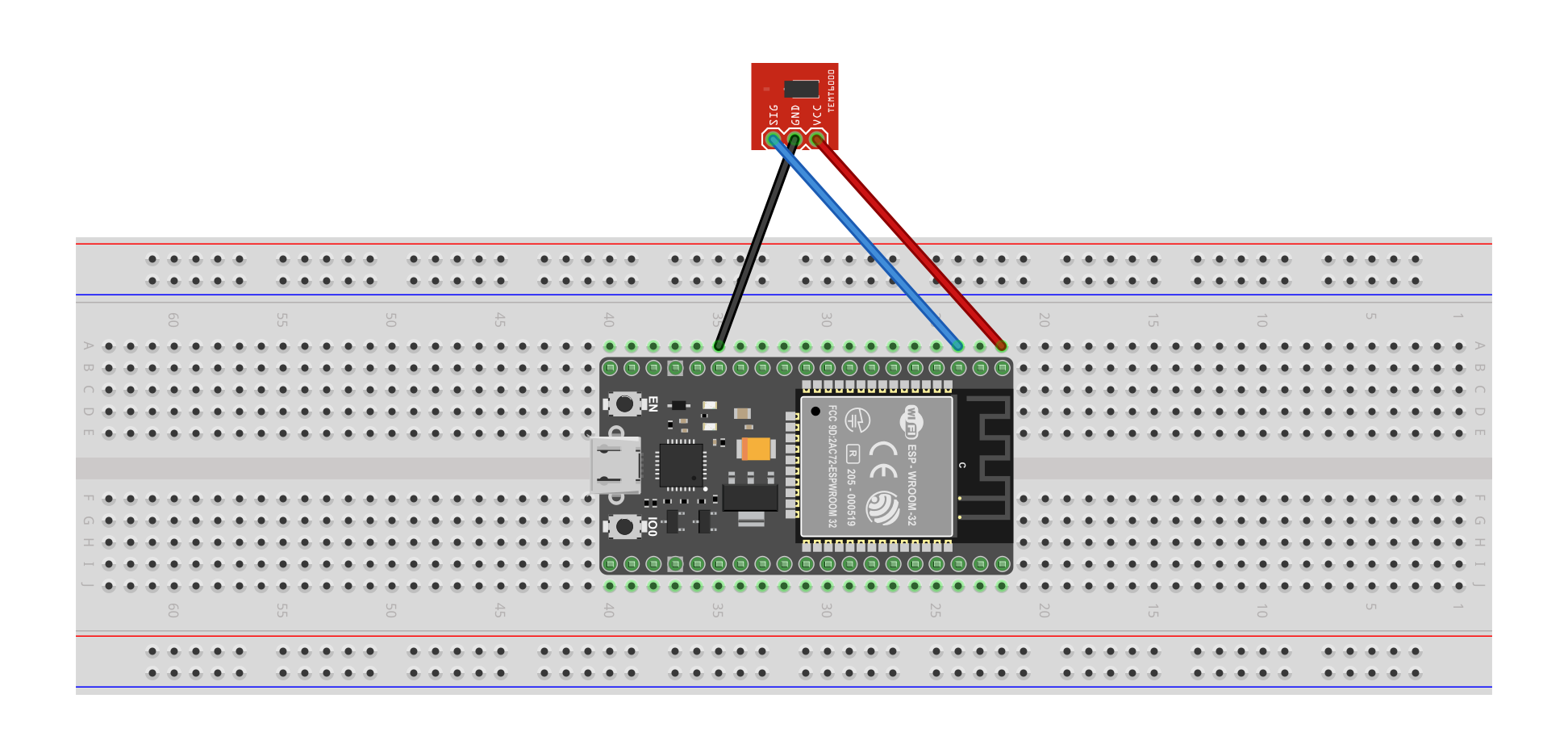

电路图

光照传感器

物联网开发平台

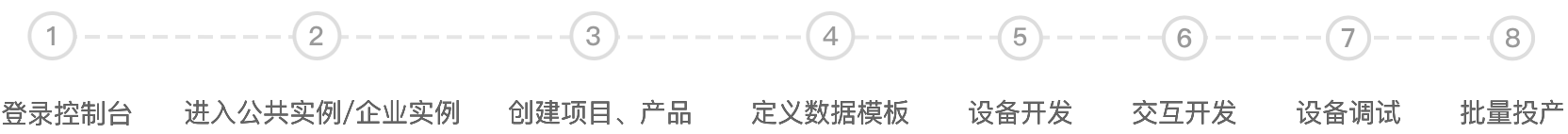

平台使用流程

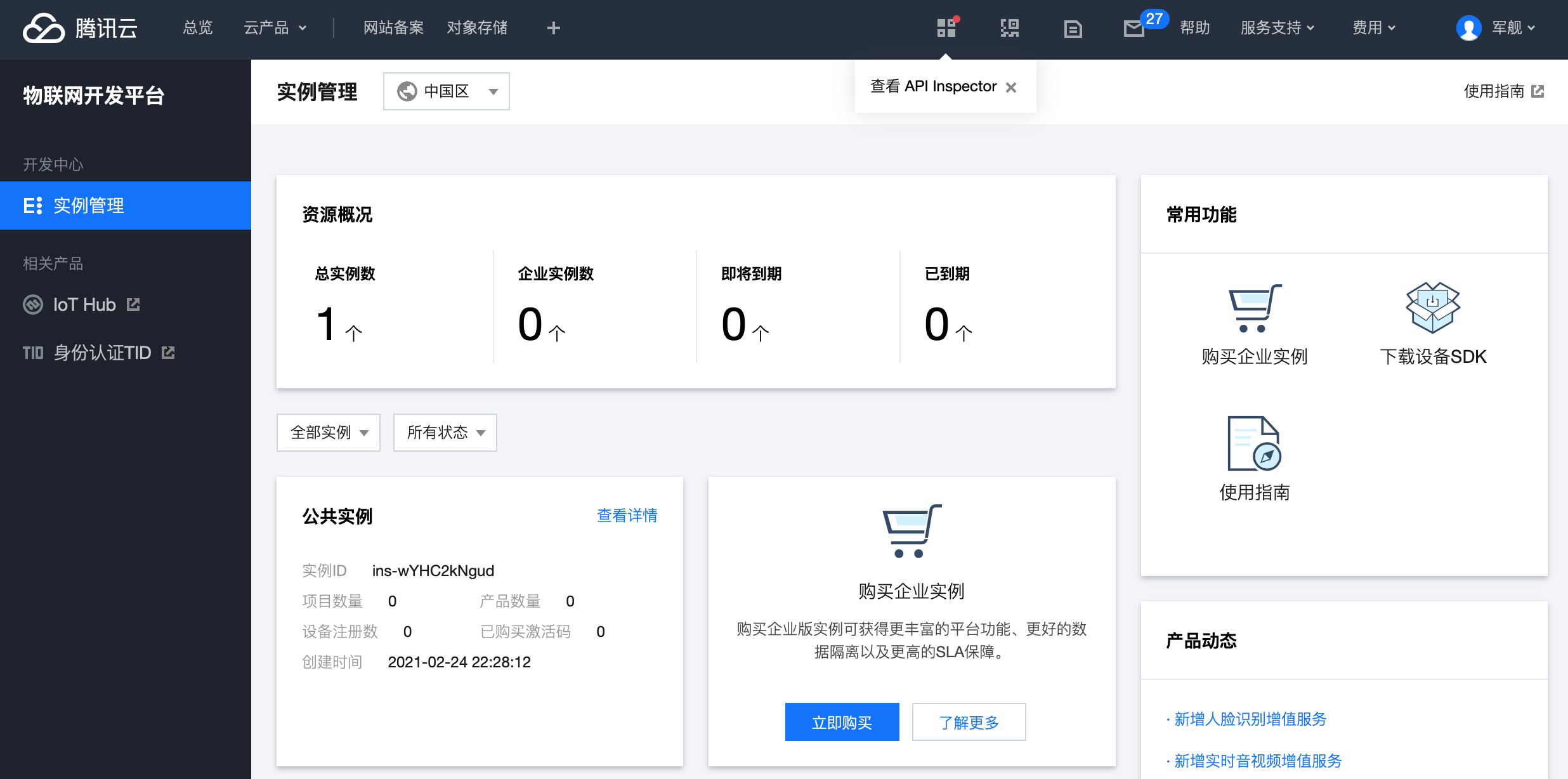

① 登录腾讯云物联网开发平台控制台，进入公共实例

③ 创建产品

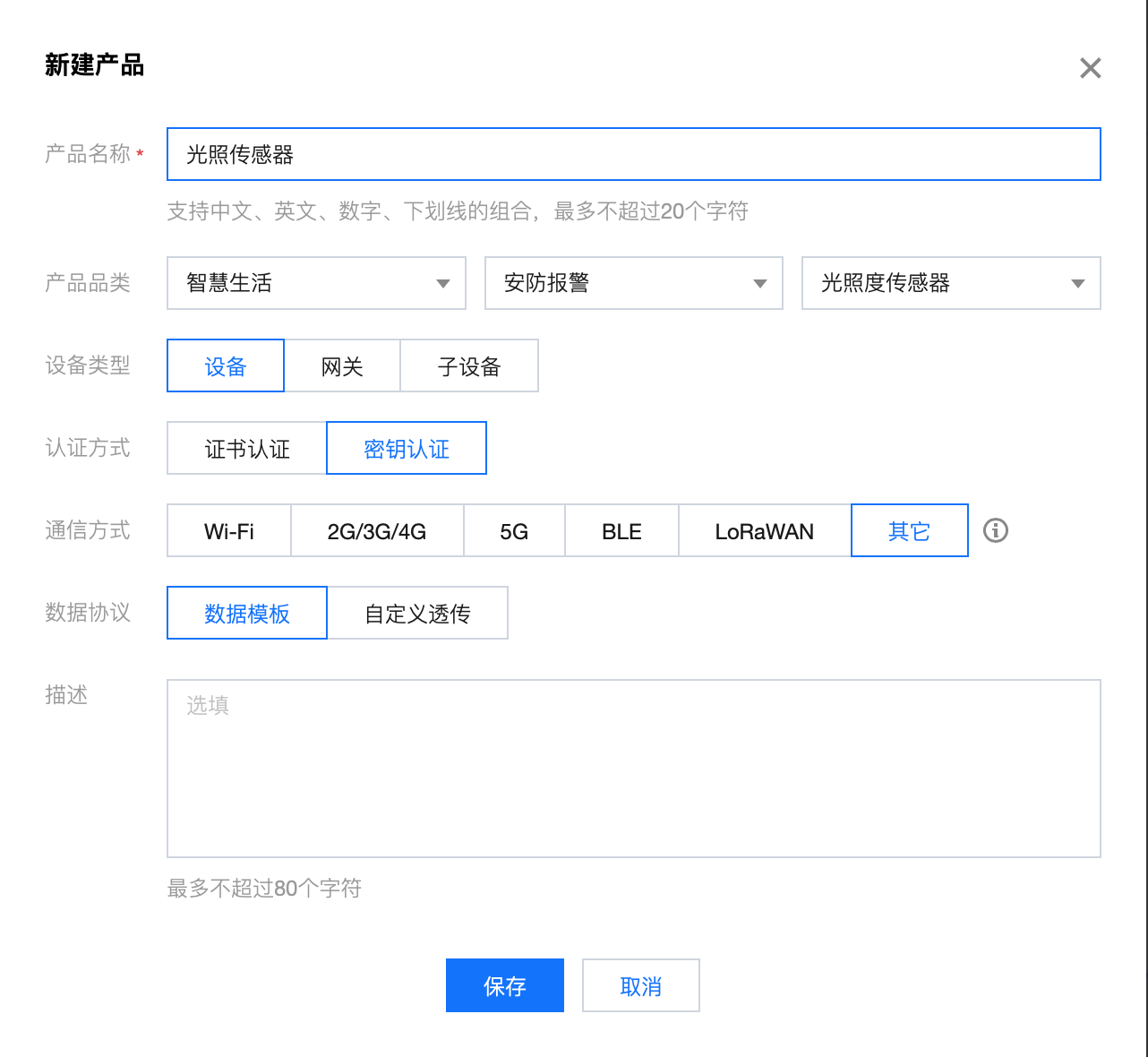

选择智能家居，新建产品：光照传感器。

④ 定义数据模板

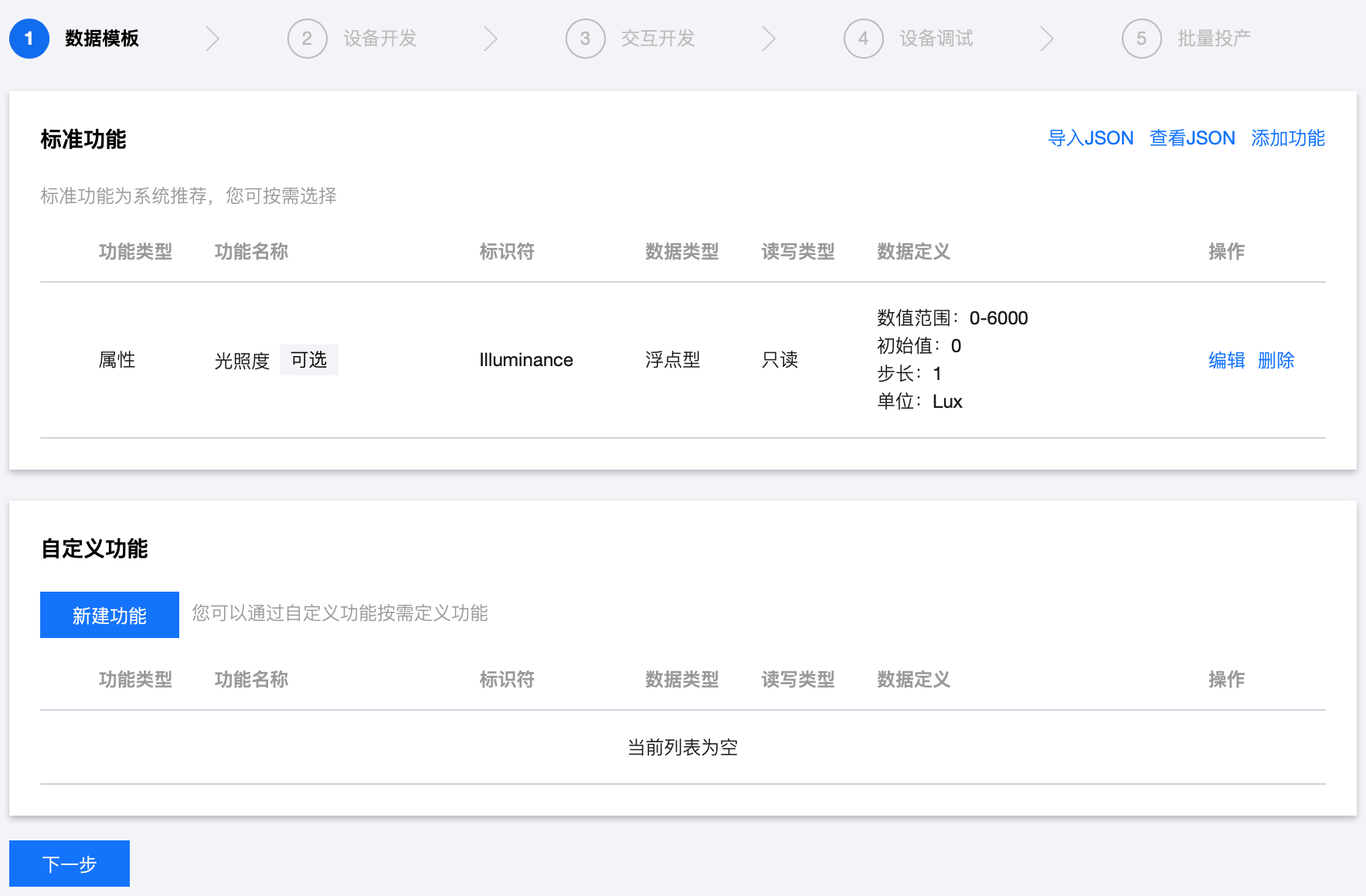

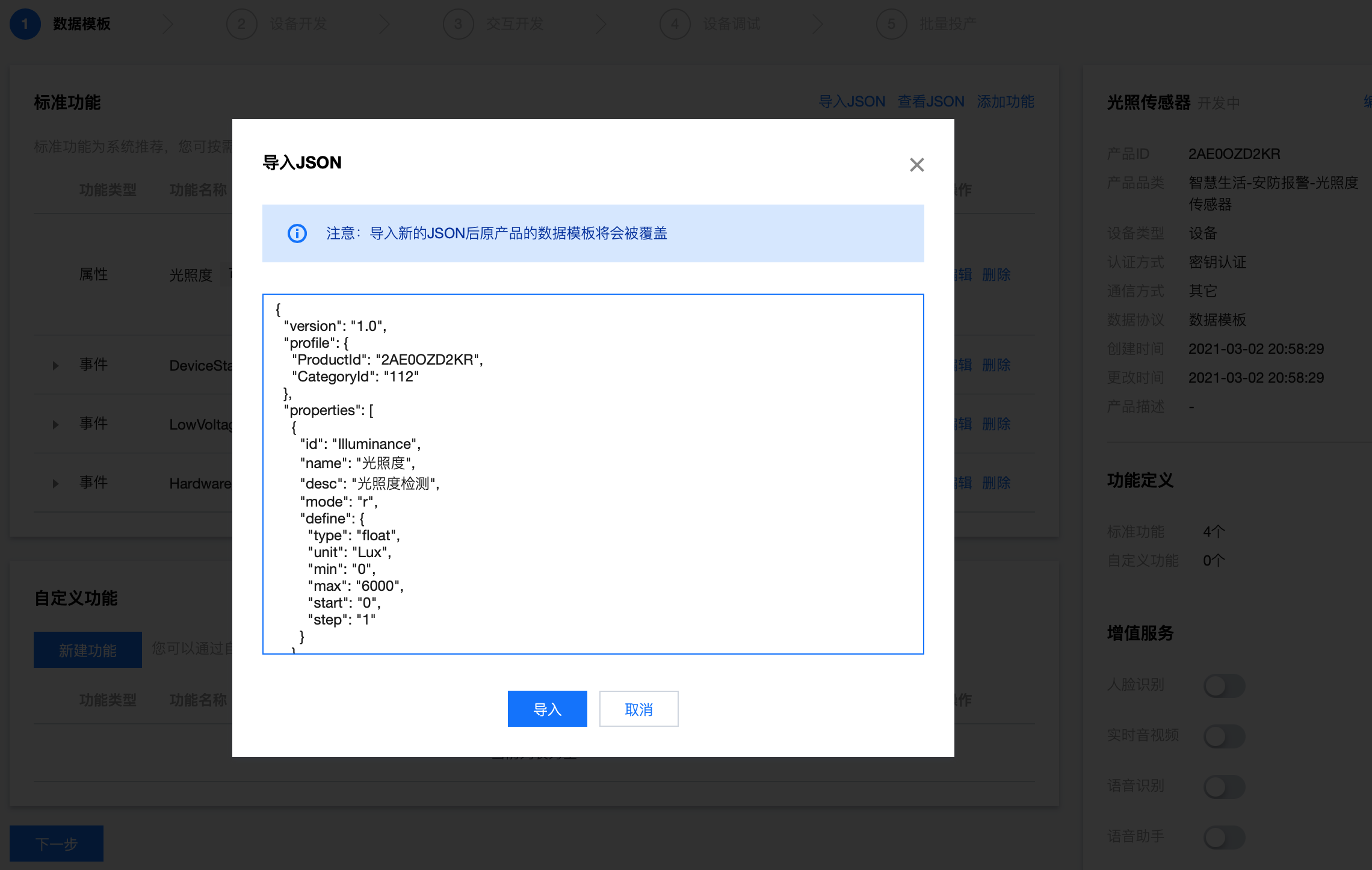

  1. 选择数据模板，通过导入自定义数据模板。
    {
  "version": "1.0",
  "profile": {
 "ProductId": "您的产品ID",
 "CategoryId": "112"
  },
  "properties": [
 {
   "id": "Illuminance",
   "name": "光照度",
   "desc": "光照度检测",
   "mode": "r",
   "define": {
     "type": "float",
     "unit": "Lux",
     "min": "0",
     "max": "6000",
     "start": "0",
     "step": "1"
   }
 }
  ],
  "events": [],
  "actions": []
}

  2. 导入成功

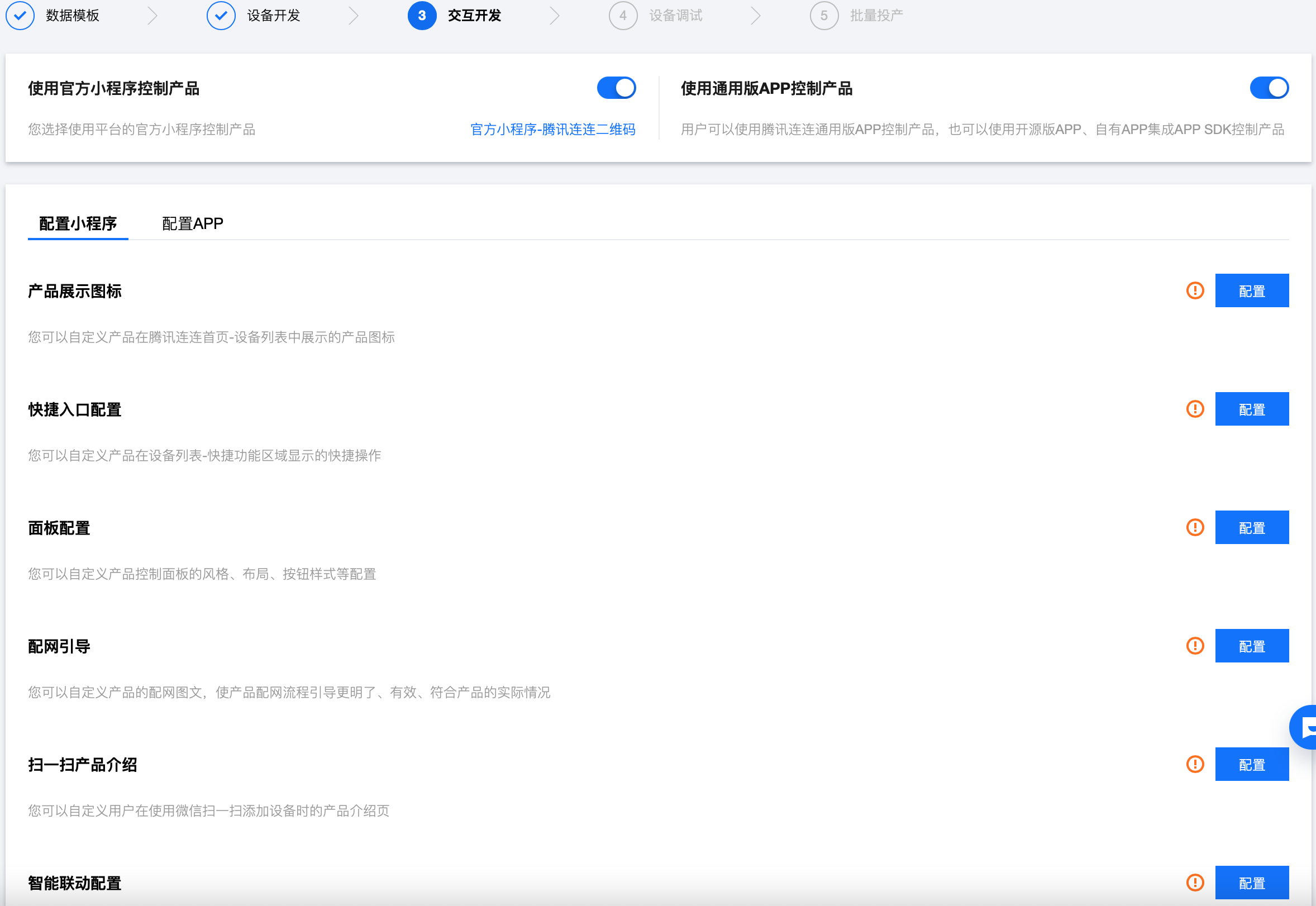

⑥ 交互开发

⑦ 设备调试

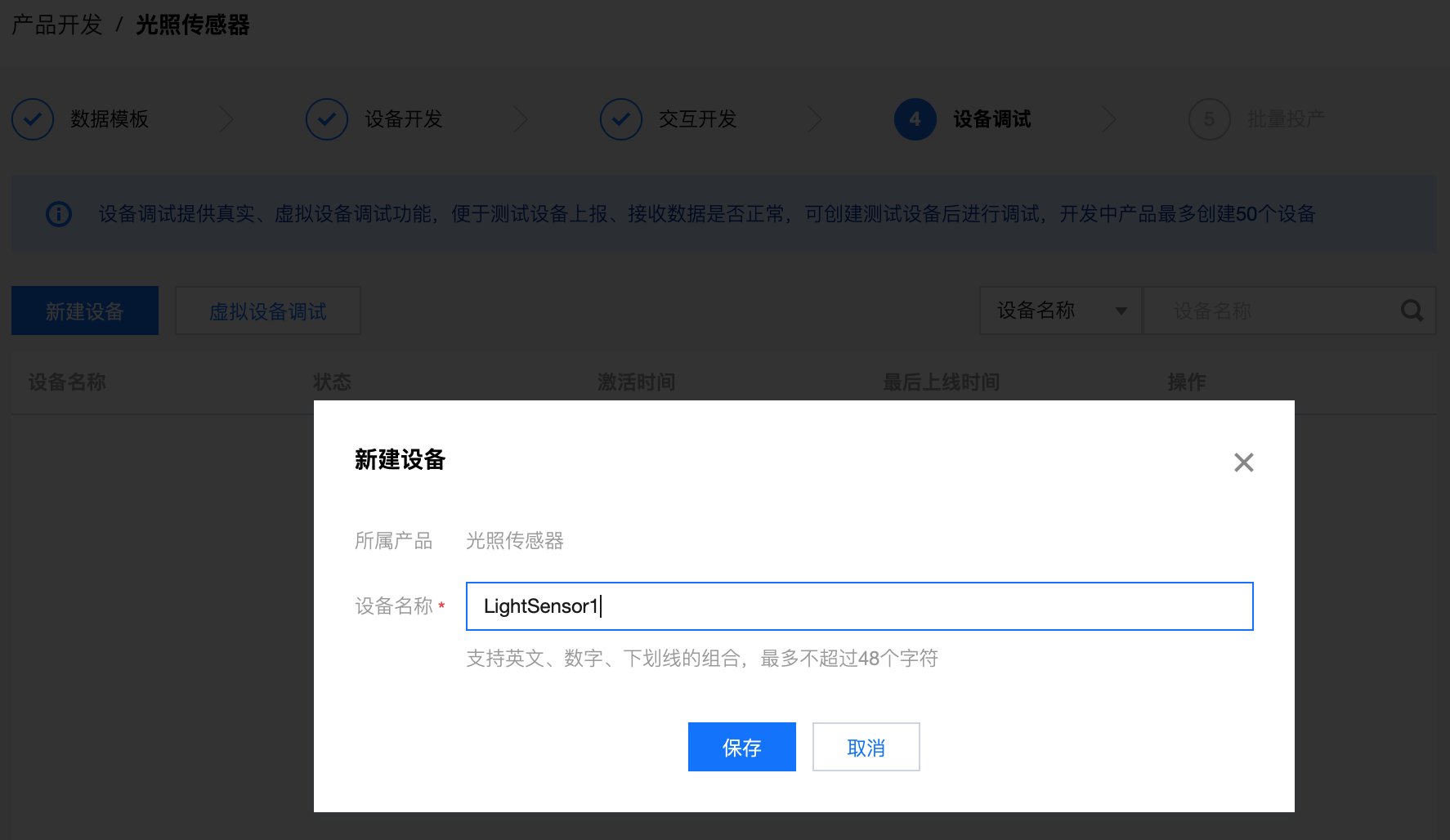

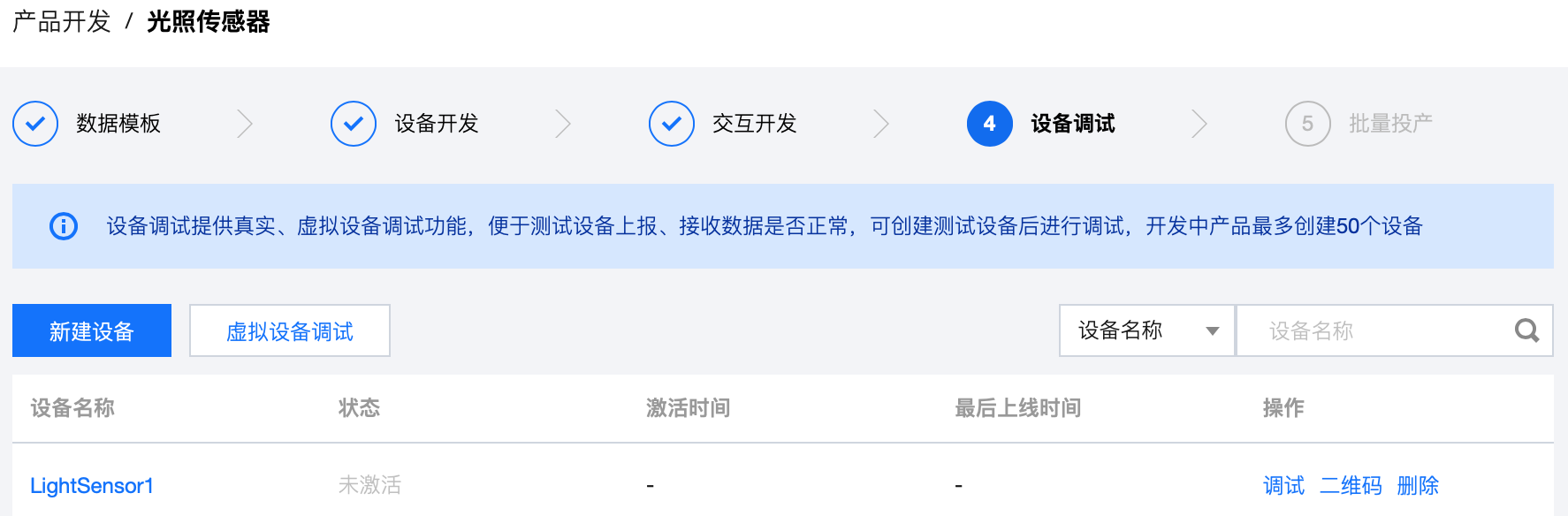

  1. 新建设备

  2. 创建成功

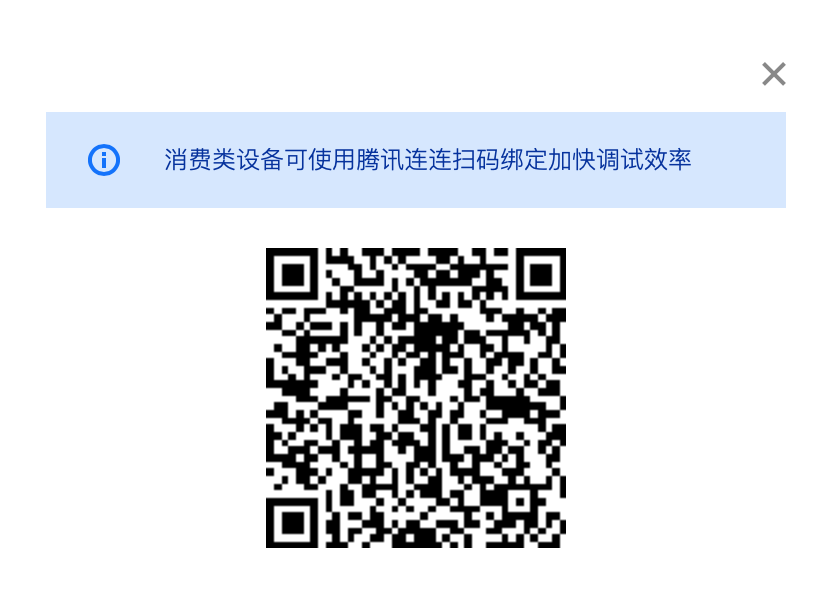

  3. 新建设备的二维码，可以使用腾讯连连扫描快速增加。

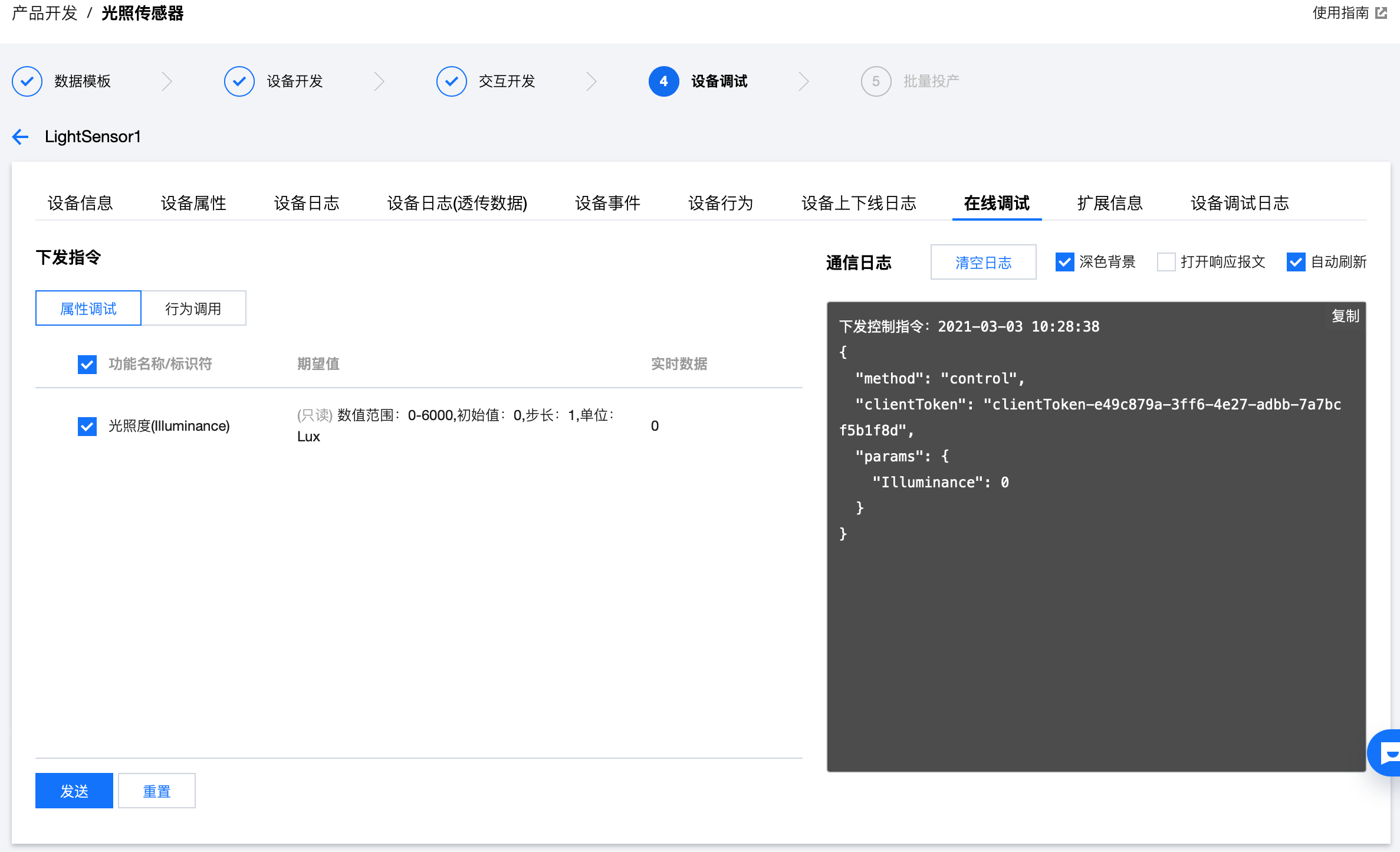

  4. 在线调试

软件实现

参考数据模板协议开发用于上报设备的状态和控制设备的指令。可由腾讯云物联网平台提供的生成小工具自动生成，想了解更多的详情，请查看MQTT.fx 快速接入指引。

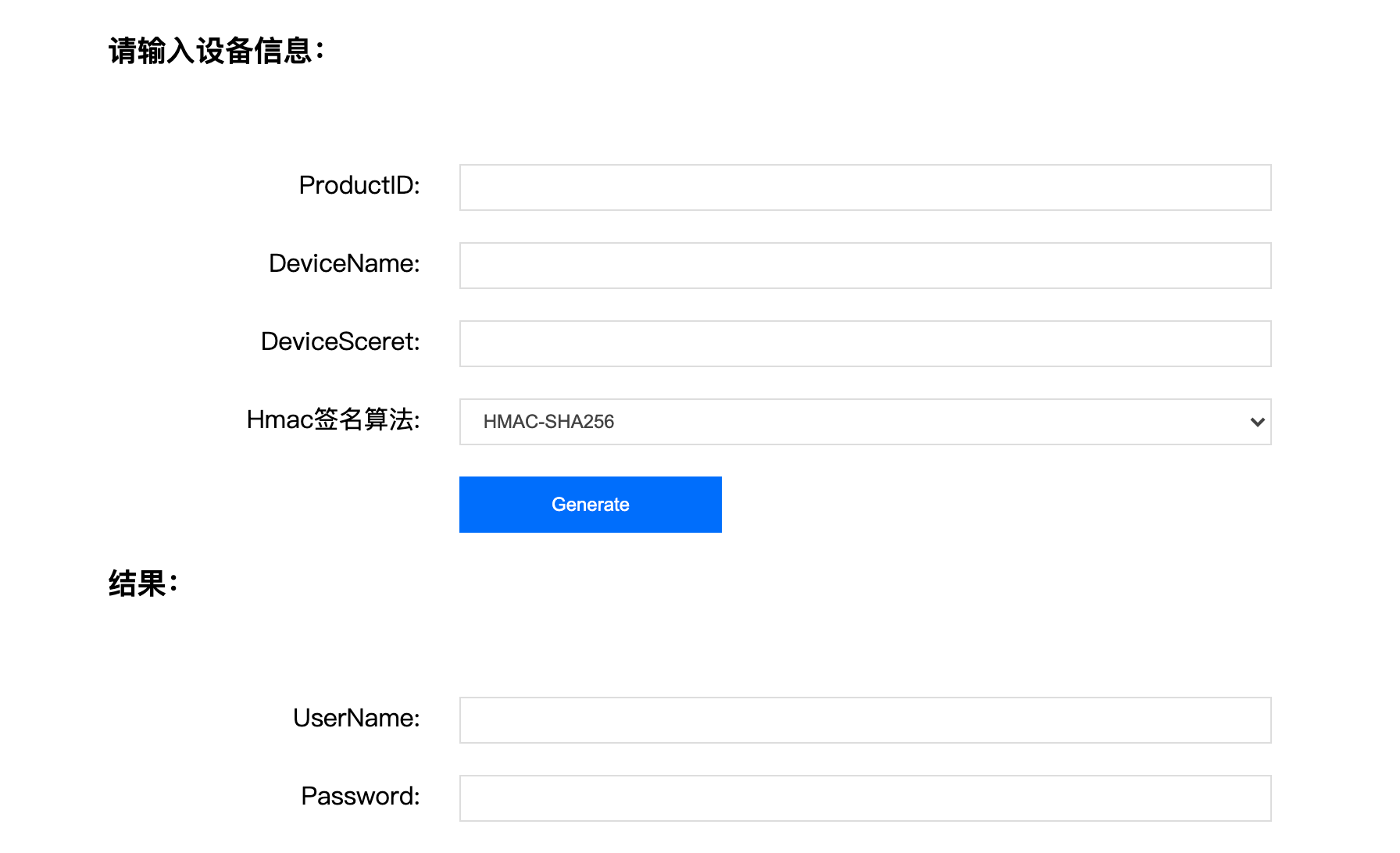

MQTT用户名和密码生成工具

配置您自己的信息

WiFi（用于联网）

  • ESSID
  • PASSWORD

IOT平台定义的设备信息

  • DEVICE_NAME（设备名称）
  • PRODUCT_ID（产品ID）
  • DEVICE_KEY（设备密钥）

MQTT

  • MQTT_USERNAME
  • MQTT_PASSWORD

代码

  • wifi.py
    import network
ESSID = ""
PASSWORD = ""
def connect(essid=ESSID, password=PASSWORD):
  wlan = network.WLAN(network.STA_IF)
  wlan.active(True)
  if not wlan.isconnected():
      print('connecting to network...')
      wlan.connect(essid, password)
      while not wlan.isconnected():
          pass
  print('network config:', wlan.ifconfig())
  • light.py
    from machine import ADC
from machine import Pin
class Light():
  """
  基于 PT550 环保型光敏二极管的光照传感器元器件，它的灵敏度更高，测量范围是 0Lux～6000Lux。
  Lux（勒克斯）是光照强度的单位，它和另一个概念 Lumens（流明）是不同的。Lumens 是指一个光源（比如电灯、投影仪）发出的光能力的总量，而 Lux 是指空间内一个位置接收到的光照的强度。
  因为 ADC 支持的最大位数是 12bit，所以这个数值范围是 0~4095 之间。这里按照线性关系做一个转换。
  """
  def __init__(self, pin):
      self._light = ADC(Pin(pin))

  def value(self):
      value = self._light.read()
      print("Light ADC value:", value)
      return int(value/4095*6000)
  • tencent_mqtt.py
    import time
import ujson
from umqtt.simple import MQTTClient
from light import Light
"""
QCloud Device Info
"""
DEVICE_NAME = ""
PRODUCT_ID = ""
DEVICE_KEY = ""
"""
MQTT topic
"""
MQTT_DEVICE_CONTROL_TOPIC = "$thing/down/property/"+PRODUCT_ID+"/"+DEVICE_NAME
MQTT_DEVICE_STATUS_TOPIC = "$$thing/up/property/"+PRODUCT_ID+"/"+DEVICE_NAME
MQTT_SERVER = PRODUCT_ID + ".iotcloud.tencentdevices.com"
MQTT_PORT = 1883
MQTT_CLIENT_ID = PRODUCT_ID+DEVICE_NAME
MQTT_USERNAME = ""
MQTT_PASSWORD = ""
class LightSensor():
  def __init__(self):
      self.light = Light(36)
class TencentMQTT():
  light_sensor = LightSensor()

  def __init__(self):
      self.mqtt_client = None

  def connect(self):
      self.mqtt_client = MQTTClient(MQTT_CLIENT_ID, MQTT_SERVER, MQTT_PORT, MQTT_USERNAME, MQTT_PASSWORD, 60)
      self.mqtt_client.set_callback(TencentMQTT.control)
      self.mqtt_client.connect()

  """
  接收订阅的消息（用于远程控制）
  """
  @staticmethod
  def control(topic, msg):
      pass

  """
  发送设备的状态消息
  """
  def report(self):
      msg = {
          "method": "report",
          "clientToken": "clientToken-0123456789",
          "params": {
              "Illuminance": self.light_sensor.value()
          }
      }

      self.mqtt_client.publish(MQTT_DEVICE_STATUS_TOPIC.encode(), ujson.dumps(msg).encode())

  """
  消息循环
  """
  def loop(self):
      self.mqtt_client.subscribe(MQTT_DEVICE_CONTROL_TOPIC.encode())

      up_time = 5000
      time_sleep = 50
      time_count = 0
      while True:
          self.mqtt_client.check_msg()

          time_count += time_sleep
          if (time_count >= up_time):
              self.report()
              time_count = 0

          time.sleep_ms(time_sleep)
  • main.py
    import wifi
from tencent_mqtt import TencentMQTT
if __name__ == '__main__':
  wifi.connect()

  mqtt = TencentMQTT()
  mqtt.connect()

  mqtt.loop()

程序写入开发板

$ ./pyboard.py --device /dev/cu.usbserial-0001 -f cp light.py wifi.py main.py tencent_mqtt.py :

远程控制

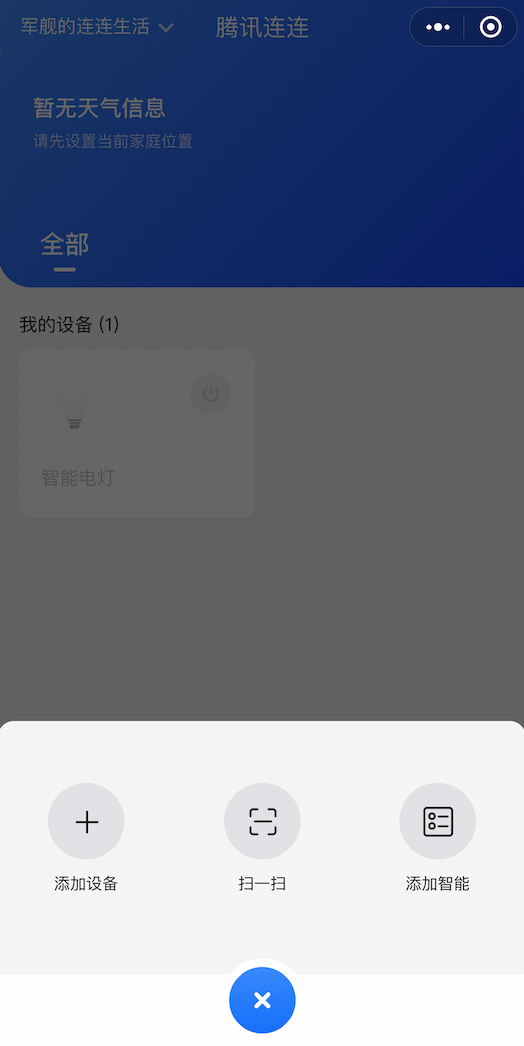

在微信中打开腾讯连连小程序，添加－扫一扫。

扫描下面光照传感器的二维码。

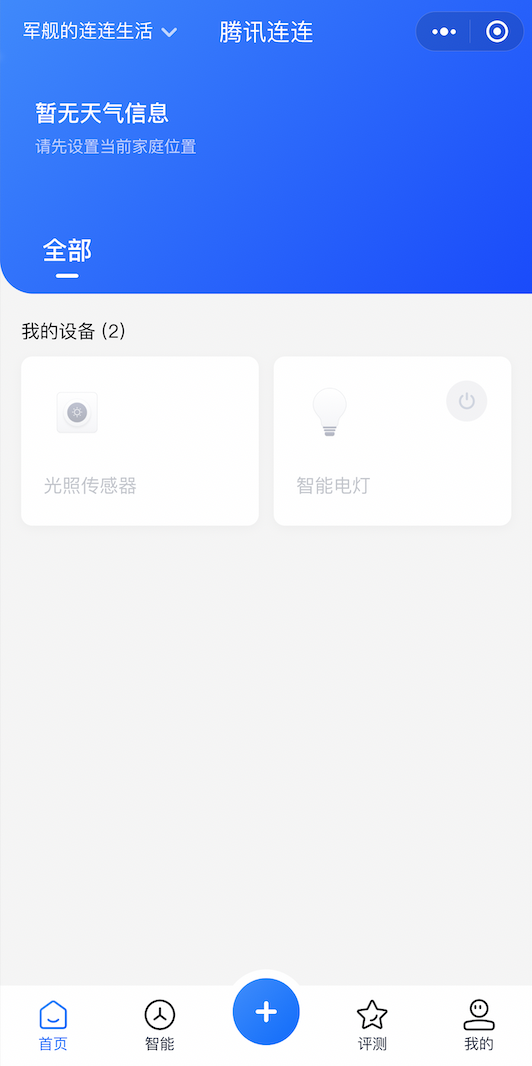

添加成功

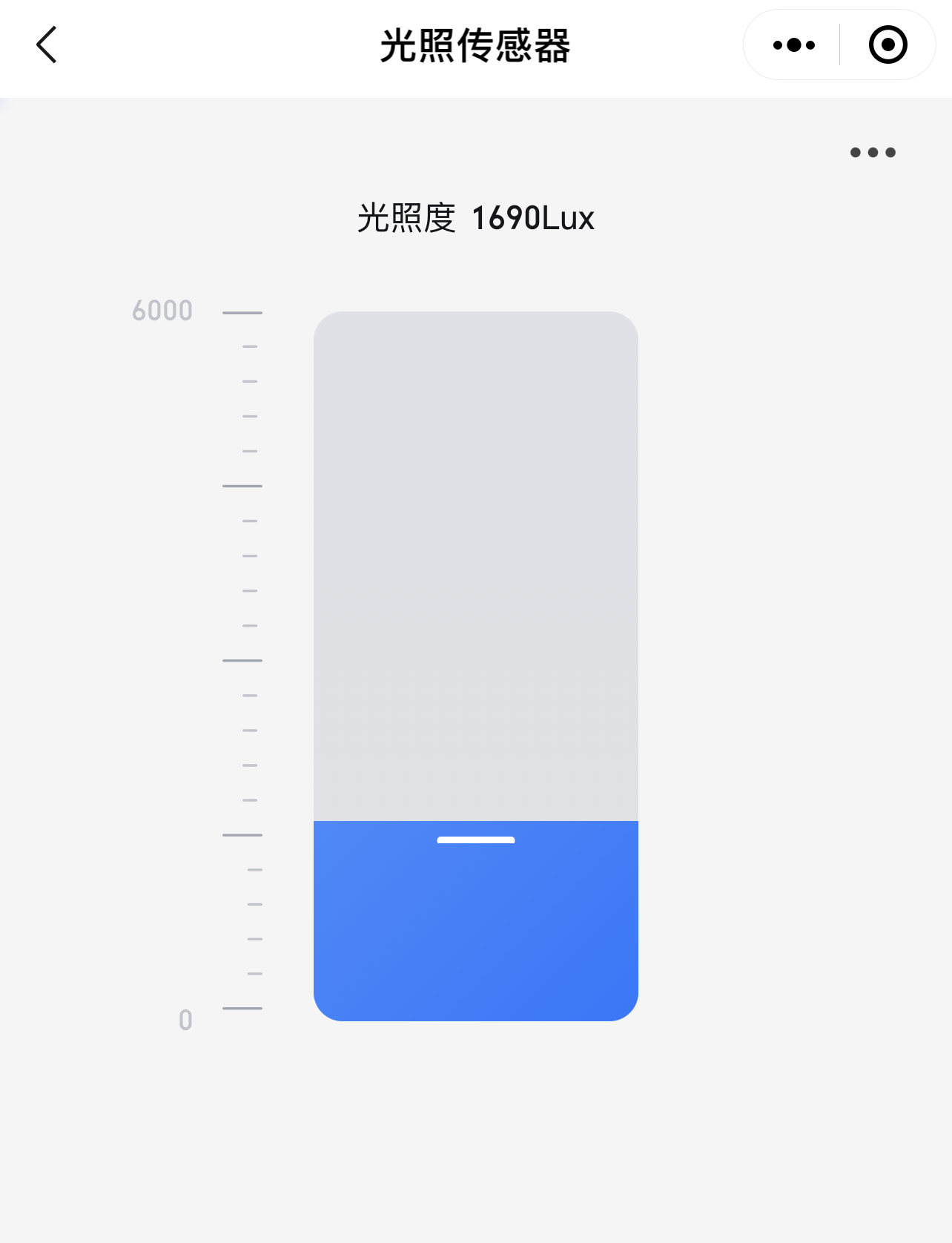

查看设备状态
